Primer sesión

Cardan-joint_spline-shaft_3D_animated.gi

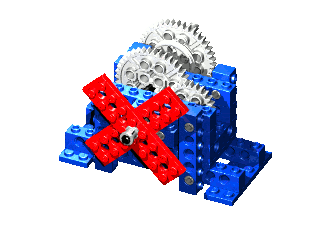

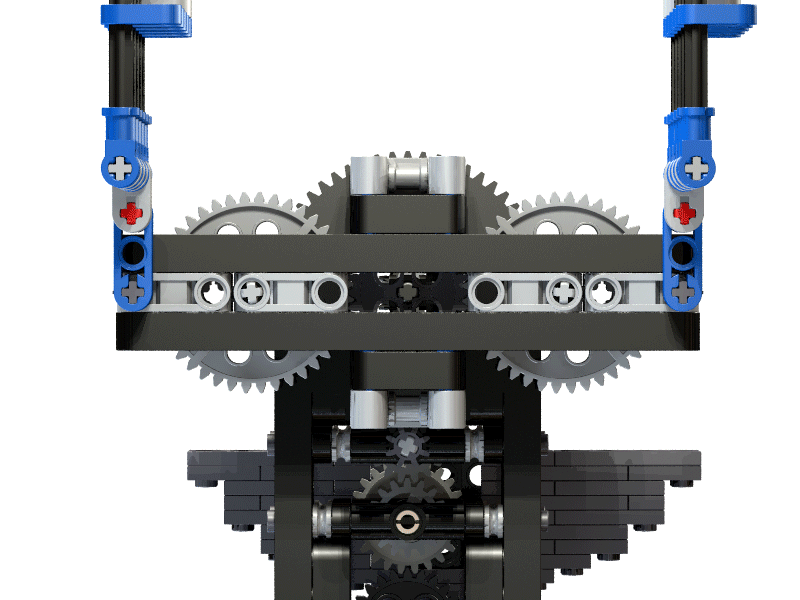

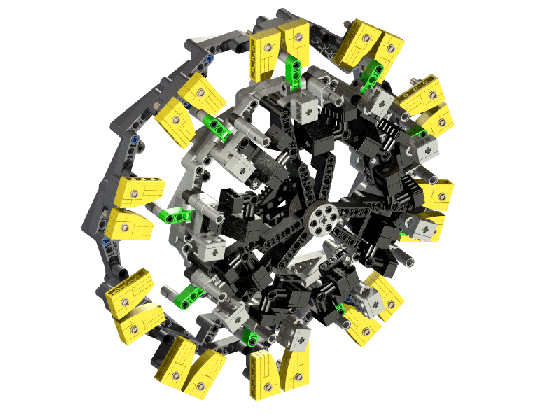

0a0f4cd5efc3e8df-cycloidal-drive-bricksa

El origen de las máquinas

giphy (4).gif

El hombre desarrolla la habilidad de crear máquinas y resolver problemas cotidianos.


Hombres prehistóricos.

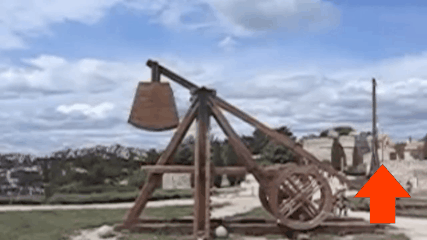

Máquinas del pasado

Video

unnamed (2).jpg

Una máquina es un conjunto de elementos, cuyo funcionamiento posibilita un trabajo con un fin determinado con más facilidad.​

8-inventos-que-cambiaron-la-historia-1.j

La rueda

giphy (4).gif

Máquinas simples y compuestas.

giphy (4).gif

Engranajes


Engranaje es el mecanismo utilizado para transmitir energía mecánica de un componente a otro.

reparación-de-la-caja-de-engranajes-del-
unnamed (3).jpg
giphy (4).gif
giphy (4).gif
Sistema de engranajes.jpg
giphy (4).gif
Sentido giro engranajes (loco).jpg

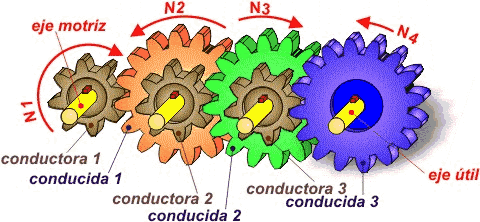

Tren de engranes

unnamed (2).gif
giphy (4).gif

Actividad:

crea un tren de engranes

giphy (4).gif
_1 engranes.jpg

viga de 11 conexiones.

Engrane 40 dientes

Piñon

Conectores 2 bles cruz

giphy (4).gif
giphy (4).gif
lego engranajes 2.jpg
engranes 3.jpg
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (6).gif
giphy (7).gif

AGREGA OTRO ENGRANE Y OBSERVA.

2 ENGRANE.jpg
giphy (4).gif
giphy (4).gif
giphy (4).gif
ENGANES 23 3.jpg
giphy (5).gif
giphy (5).gif
giphy (7).gif
giphy (4).gif
giphy (4).gif

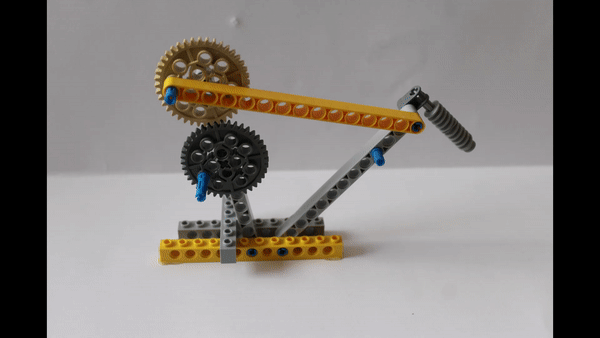

TREN DE ENGRANES.

giphy (4).gif
giphy (4).gif
2NDO MODELO.jpg

viga de 11 conexiones.

viga de 15 conexiones.

Engrane 40 dientes

Engrane 24 dientes

Engrane 12 dientes

2 Piñones

5 conectores 2

L de 4 conexiones

 conectores simples 2

1 antorcha

tren de engranes 2.jpg
giphy (5).gif
giphy (5).gif
giphy (4).gif
giphy (4).gif

Une la L a las vigas la de 11 arriba de la 15

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Une los conectores dobles a los engranes.

giphy (4).gif
giphy (4).gif
giphy (4).gif

Une los engranes a las vigas superior e inferior.

giphy (5).gif
giphy (4).gif

Coloca la Antorcha y listo, observa cómo funciona.


Realiza tus anotaciones científicas.


Segunda sesión

giphy (4).gif

Engranes

descarga (4).png

Se denomina engranaje al mecanismo utilizado para transmitir potencia mecánica de un componente a otro.​ Los engranajes están formados por dos ruedas dentadas, ​ de las cuales la mayor se denomina corona y el menor piñón.​ Un engranaje sirve para transmitir movimiento circular mediante el contacto de ruedas dentadas.


MECANISMOS

3 (1).jpg
giphy (4).gif

Conjunto de piezas o elementos que ajustados entre sí y empleando energía mecánica hacen un trabajo o cumplen una función.

giphy (4).gif

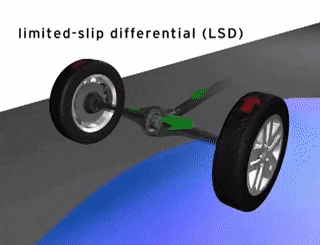

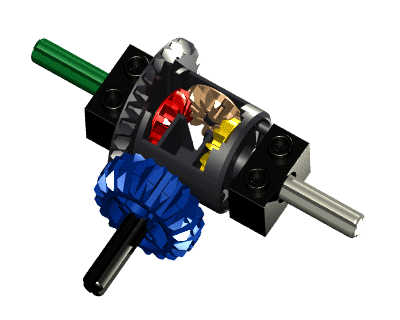

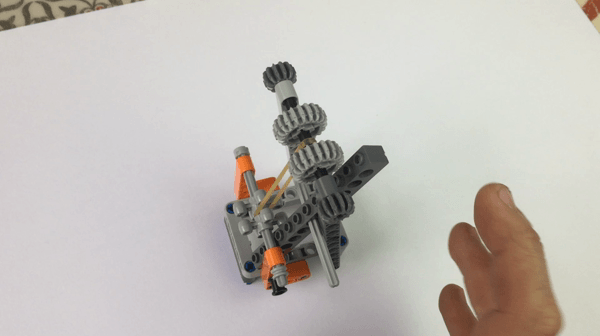

dIFERENCIAL

Fin.

giphy (4).gif

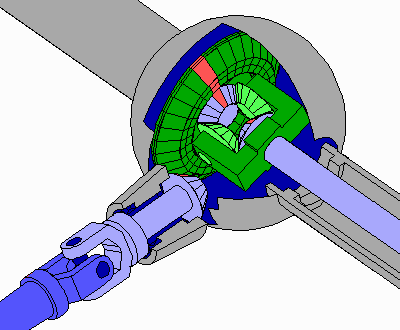

Un diferencial es el elemento mecánico que permite que las ruedas derecha e izquierda de un vehículo giren a distinta velocidad, según este se encuentre tomando una curva hacia un lado o hacia el otro.


El diferencial fue inventado en 1827 por el mecánico francés Onesiphore Pecqueur (nacido en Pas-de-Calais en 1792 y fallecido en París en 1852), maestro de taller del Conservatorio de Artes y Oficios de París. Se dice que concibió la idea del diferencial mientras estaba trabajando en un modelo del carro de Cugnot.

giphy (4).gif
giphy (4).gif
giphy (4).gif

Actividad:

CONSTRUYE UN DIFERENCIAL

Busca en tu kit las siguientes piezas

78 (1).jpg

1 Marco

2 llantas

Engrane 24

3 Engranes cónicos

Engrane m

3 Barras

4 Barras X

4 Conectores

antorcha

 1 Barra L

 1 Conector

doble

giphy (4).gif

Coloca los tres engranes

cónicos dentro del

mecanismo "M"

giphy (5).gif
giphy (7).gif
tenor (1).gif
giphy (5).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Coloca el

mecanismo "M"

dentro del marco

Coloca el

engrane de 24

y coloca una barra

​

Coloca las 2 barras

​


Une el mecanismo con

el engrane 24

giphy (4).gif
giphy (6).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Une las Barras x

con los conectores.

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Une las Barras x

con los conectores,

a las 4 esquinas del marco.

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Coloca las 2 llantas

y la L en las barras.


Tercer sesión

lego barra trasmisora.gif

Sistema de referencia

giphy (2).gif

Movimiento

El movimiento es el cambio de la posición de un cuerpo a lo largo del tiempo respecto a un espacio de referencia.


Isaac Newton

La mecánica es una rama específica de la física y estudia el movimiento de partículas y sólidos en un espacio  tridimensional.

 Se divide en:

Estática, que trata sobre las fuerzas en equilibrio mecánico en reposo.

Cinemática, que estudia el movimiento sin tener en cuenta las causas que lo producen.

Dinámica, estudia los movimientos y las causas que los producen (fuerza y energía).

giphy (1).gif

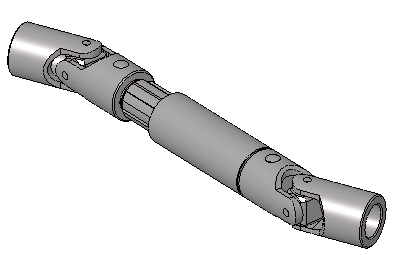

Cardan-joint_spline-shaft_3D_animated.gi

Cardan

giphy (4).gif
giphy (4).gif
220px-Cardan-joint_DIN808_type-E_topview

El cardán es un sistema mecánico, descrito por primera vez por Girolamo Cardano (1576), es una mecanismo que permite unir dos ejes. Su objetivo es transmitir el movimiento de rotación desde un eje conductor a otro conducido.​

​

También es conocida como junta universal se basa en el diseño de la suspensión cardán, que se ha utilizado desde la antigüedad. Un precedente de la articulación universal fue su uso por los antiguos griegos en la balista

descarga (1).jpg
giphy (4).gif

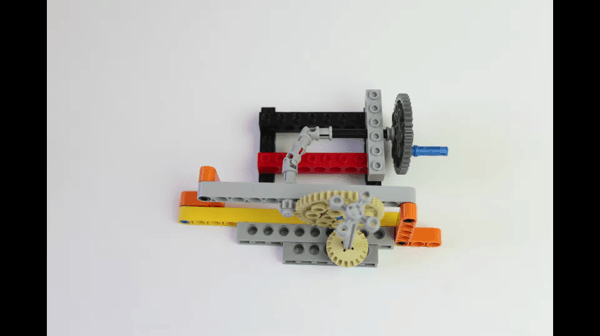

Actividad:

giphy (4).gif

Crea dos modelos de transmisión de movimiento mecánico de diferentes direcciones.

Encuentra en tu kit las siguientes piezas.

  • Facebook Social Icon
modelo picador lego.jpg

2 En 40 dientes

2 En verticales

2 barras de 13 conexiones

1 barra de 15 conexiones

1 barra doble de 9 conex

1 barra doble de 11 conex

1 barra doble de 5 conex

1 Eje axis

5 conexiones triples

 1 Broche

 2 Conectores x

/ redondo

 1 Conector doble

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
PRIMER MODELO (16).jpg
giphy (4).gif
PRIMER MODELO (8).jpg
PRIMER MODELO (3).jpg
PRIMER MODELO (4).jpg
giphy (4).gif
giphy (4).gif
PRIMER MODELO (5).jpg
PRIMER MODELO (7).jpg
giphy (4).gif
giphy (4).gif
giphy (6).gif
giphy (6).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
PRIMER MODELO (9).jpg
PRIMER MODELO (10).jpg
giphy (7).gif
PRIMER MODELO (1).jpg
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (5).gif
PRIMER MODELO (14).jpg
PRIMER MODELO (12).jpg
PRIMER MODELO (11).jpg
giphy (4).gif
giphy (4).gif
PRIMER MODELO (13).jpg
giphy (4).gif
giphy (4).gif
PRIMER MODELO (15).jpg
giphy (7).gif
giphy (5).gif
giphy (6).gif
PRIMER MODELO (18).jpg
PRIMER MODELO (20).jpg
giphy (4).gif
giphy (4).gif
giphy (7).gif
giphy (4).gif
giphy (4).gif

Coloca 2 pines en la barra doble.

Coloca las dos barras en los pines

Pon la barra de 9 pines sobre

los conectores triples.

giphy (4).gif

Pon los engranes sobre las barras.

Pon los conectores en las barras.

Une la barra principal al

engrane  y a la barra

Segundo modelo.


Encuentra en tu kit las siguientes piezas.


2 En 40

dientes

1 Eje axis

1 barra de 15

conexiones

1 Barras de 13

conexiones

1 barra doble

de 9 conex

 2 Broches

 2 ejes univ

Piñon

 4 Conectores doble

1 Eje axis

En cónico

En cruz

1 Eje axis

1 conexiones triple

2 Barra L

de 7 conex

1 Eje axis

4 Barra doble

de 5 conex

2 Barra doble

de 7 conex

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Para la primer base usa las barras dobles dos de 5 conexiones y dos de 7 conexiones.

Deja un espacio

giphy (4).gif

Para la segunda base usa 1 barra de 15,  1 doble de 9 conexiones y 1 doble de 5 conexiones.

Únelas entre sí

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Usa las barras L con los pines

para hacer la base

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
IMG_7774 (1).jpg
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (5).gif
giphy (5).gif

Une la barra en medio de las L, con los conectores.

para hacer la base

Une los mecanismos a los axis

Une el engrane en la base

Une el engrane piñón con el mecanismo en la base

Une la primer base al mecanismo universal y al segundo engrane de 40 dientes con el axis.

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Para el segundo mecanismo une estas piezas, deja entre el broche y el engrane 1 cm de altura.


Une el mecanismo con el engrane de 40

Cuarta Sesión


Trasmisión de energía de movimiento en 2 sentidos.

giphy (5).gif
giphy (6).gif
giphy (7).gif
giphy (5).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Encuentra en tu kit las siguientes piezas.


1 Engrane

vertical

1 Marco

2 engranes de 20

2 engranes de cruz

2 engranes de 40

3 engranes

cónicos

3 broches

6 conexiones #3

2 Juntas Univ.

2 Barras de 5

2 Barras7

3 Barras de 11

2 Barras de 13

3 engranes

de 14

10 conexiones #2

3 conexiones x

1  Barras plana 8

2  Barras  de  9

1 engrane triple

2 Llantas

4 Antorchas

3 Axis de 6 cm

32Axis de 1.5 cm

1Axis de 8 cm

1Axis de 2 cm

3 barras L DE 7C

1 barras L 4C

giphy (4).gif

video de construcción.

giphy (4).gif

Coloca los tres engranes

cónicos dentro del

mecanismo "M"

giphy (5).gif
giphy (7).gif
giphy (5).gif
giphy (4).gif
giphy (4).gif
IMG_7878 (1).jpg
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Coloca el

mecanismo "M"

dentro del marco

Coloca el

engrane de 24

y coloca una barra

​

Coloca las 2

barras y agrega el

engranecon el axis

del otro lado.

​

giphy (6).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Coloca los

conectores

al marco

y después

une la L

IMG_7877 (1).jpg
giphy (4).gif

​

Coloca la L

por arriba de

los conectores.


​

Coloca el engrane

de cruz en el eje

giphy (4).gif
giphy (4).gif
giphy (5).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (5).gif
giphy (4).gif

Une el eje de 8 con el conector pásalo por la conexión l  y une el engrane de cruz.

giphy (4).gif

Une el engrane de cruz con su par


Estructura del Veiculo

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (5).gif
giphy (5).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (5).gif

Une los conectores con el marco por la parte superior.

Une las barras de 9 conexiones con los pines azules.

Une la barra de 5 conexiones con los pines azules.

Une las barras de 5 conexiones con los pines azules.

Pon dos pines #3

en la segunda coconexion de la barra

giphy (4).gif
giphy (4).gif

Estructura de los ejes de soporte y trasferencia de movimiento.

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Une las conexiones simples  en el costado

del marco

son 2

giphy (4).gif
giphy (4).gif
giphy (4).gif

Une las barras de 11 conexiones con los pines laterales.

Entre estas dos barras agrega las llantas como lo muestra abajo.

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Une los engranes al eje y los seguros para crear las ruedas.


Estructura de chasis y mecanismos.

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Une los conectores al marco en su costado trasero.

Luego agrega en lo conectores 2 barras 7 conexiones de manera vertical.

Pon dos conectores simples en el ultimo pin mirando hacia afuera.

Pon dos conectores en la ultima conexión de la barra y móntala en el ultimo pin de las barras verticales y el conector azul.

Pon dos conectores en la ultima conexión de la barra y móntala en el ultimo pin de las barras verticales y el conector azul.

REPITE LO MISMO DEL LADO CONTRARIO.

Agrega las antochas en la tercer coxion de la barra de soporte. tendras que quitar la barra para colocarlo.


Estructura de los ejes de soporte y trasferencia de movimiento.

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Construye el mecanismo universal y móntalo por dentro de la estructura como esta en la foto, al último agrega una antorcha en el eje.

giphy (4).gif
giphy (4).gif
giphy (4).gif

Une las llantas al mecanismo del marco y pon una antorcha en el eje trasero.

Por ultimo usa las barras L de 7  y las barras simples para crear las aspas delantera y trasera.

giphy (4).gif
giphy (4).gif

Por ultimo usa las barras  barras simples para crear la aspa trasera.

Por ultimo usa las barras L   para crear la aspa delantera.

Quinta Sesión


En física, la energía cinética se define como el trabajo necesario para acelerar un cuerpo desde el reposo hasta la velocidad indicada.

giphy (4).gif

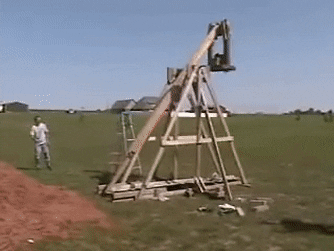

Catapulta.

giphy (4).gif

Una catapulta es una maquina utilizada en la antigüedad para el lanzamiento a distancia de grandes objetos a modo de proyectiles. Fue inventada probablemente por los griegos y posteriormente mejorada por cartagineses y romanos, y fue muy empleada en la Edad Media.

giphy (4).gif

Actividad crea una catapulta.


4 Conectores

triples.

7 Conectores

dobles.

2 Barras L de 7 c

1 Marco

2 Barras de 5 conexiones.

2 Barras de 13 conexiones.

1 Barra doble de 11 conexiones.

2 Broches.

2 engranes 12 d

​

2 engranes

de 24 dientes.

2 Engranes

Cruz.

1 Conexión antorcha.

1 Liga.

Encuentra en tu kit las siguientes piezas.

giphy (4).gif
giphy (4).gif
giphy (4).gif

Vamos a empezar.

Une las barras triples en las esquinas del marco.

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Une las barras a los pines azules.

Ya tienes la base.

giphy (4).gif

Une las barras L al marco usa los conectores dobles.

Une los pines dobles al marco y luego las barras L

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Une la antorcha con la barra doble en la segunda conexión de la barra L

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Une el eje con los engranes de cruz con las barras "L", pon la liga en medio y al final pon los broches.

giphy (4).gif

Une las dos barras de 13. usa los pines dobles y únelos al marco.

giphy (4).gif
giphy (4).gif
giphy (4).gif

Al final  une el eje con los engranes que sobran, une la liga a la mitad.

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

pon el eje como lo muestra la foto.

Este será el disparador.

FIN

Hnet.com-image (3).gif

Listo tienes una catapulta.

Sexta Sesión

Encuentra en tu kit las siguientes piezas.


2 Barras L de 7 c

3 Conectores triples

y una antorcha.

4 Barras dobles de 5 c

8 Barras dobles de 9 c

3  Barras  de 9 c y una de 7

Liga

Cuadro de c

Eje axis

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Deja un espacio de una barra

entre las dos.

giphy (4).gif

Ensambla las dos barras dobles de 9 a la placa.

giphy (4).gif
giphy (4).gif

Para el disparador une las 2 barras L con los 3 conectores triples.

giphy (4).gif

Agrega las barras dobles de 5 c al marco

giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif
giphy (4).gif

Ahora coloca el disparador dentro

giphy (4).gif
giphy (4).gif
giphy (4).gif

Rodea con la liga el

disparado con el modelo.

Al final coloca las 3 barras restantes del otro lado de la placa de conexión el orden no importa.

Fin.

bottom of page
